বর্ণনা

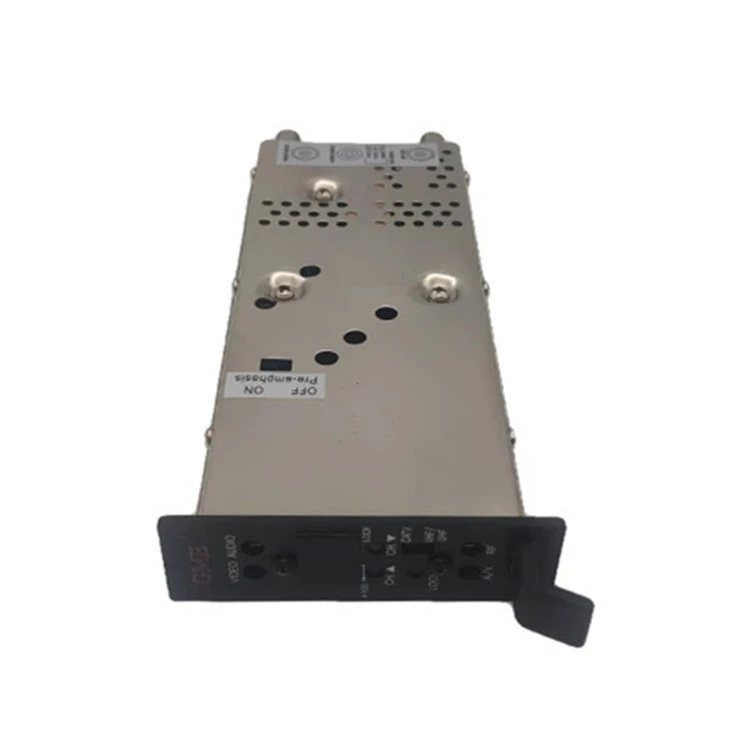

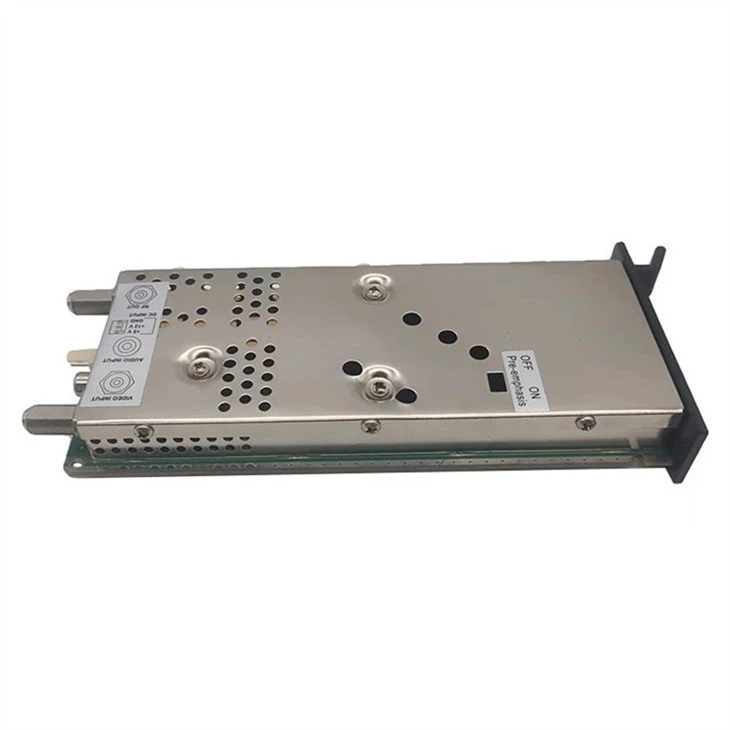

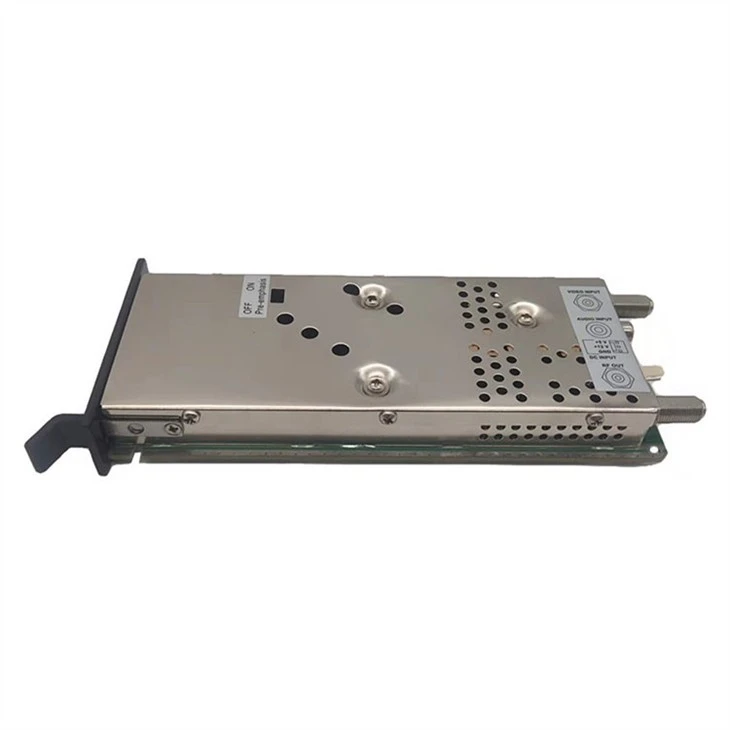

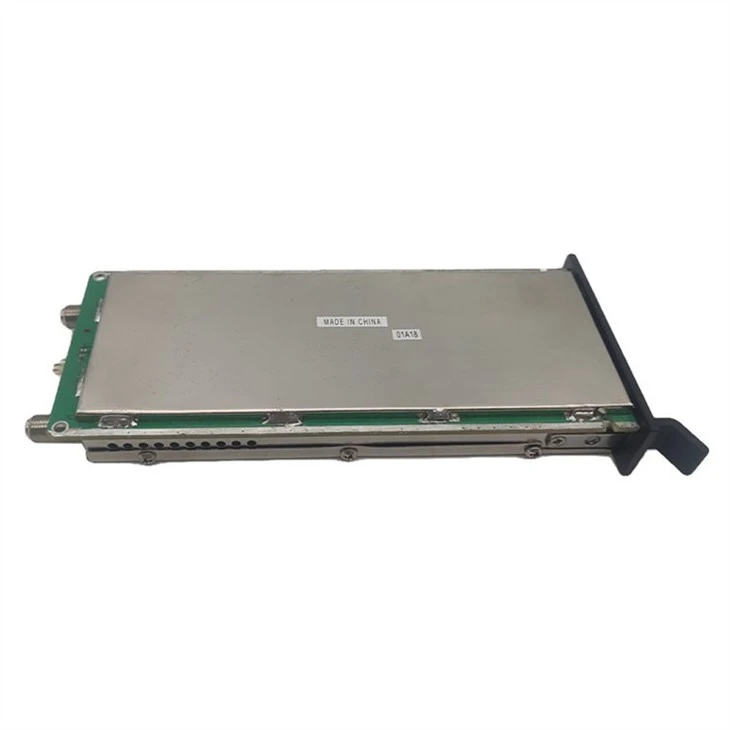

মডুলার এজিল টিভি চ্যানেল মডুলেটর MATCM-45 হল একটি মাইক্রোপ্রসেসর নিয়ন্ত্রিত রিব্রডকাস্ট কোয়ালিটি, ফেজ লকড লুপ সংশ্লেষিত, ফ্রিকোয়েন্সি অ্যাজিল CATV/টিভি টেলিভিশন মডুলেটর। ডাবল রূপান্তর এবং উচ্চতর SAW ফিল্টারিং সন্নিহিত চ্যানেলের সামঞ্জস্য এবং জাল বিনামূল্যে আউটপুট প্রদান করে। MATCM-45 CATV এবং টিভি ফ্রিকোয়েন্সি সহ 50 থেকে 864MHz পর্যন্ত 45dB আউটপুট স্তর সরবরাহ করে। চ্যানেলাইজেশন কনফিগারেশন সামনের প্যানেলে অবস্থিত আপ/ডাউন বোতাম দ্বারা পরিবর্তন করা যেতে পারে।
- ডাবল হেটেরোডাইন রূপান্তর
- 45dBmV সর্বনিম্ন @50-864MHz
- উচ্চতর ক্যারিয়ার থেকে শব্দ অনুপাতের জন্য স্বয়ংক্রিয় ব্যান্ড স্প্লিটিং ফিল্টার
- SAW ফিল্টার করা হয়েছে
- টিভি, CATV, ফ্রিকোয়েন্সি এবং লক ফাংশন সমর্থন করে
- স্বয়ংক্রিয় সেটিং সহ FCC ফ্রিকোয়েন্সি অফসেট
- কম্পোজিট BTSC স্টেরিও সিগন্যাল সন্নিবেশের জন্য সাইড প্যানেল থেকে অ্যাক্সেসযোগ্য প্রাক-জোর হার সুইচ।
স্পেসিফিকেশন
|
উৎপত্তি স্থান: গুয়াংডং, চীন |
|||
|
মডেল নম্বর: GDM-007 (MATCM-45) |
|||
|
আইটেম |
সাধারণ |
QCLIMIT |
পরীক্ষার শর্ত |
|
আরএফ আউট |
|||
|
ফ্রিকোয়েন্সি রেঞ্জ |
|
|
54 - 864 মেগাহার্টজ |
|
FCC ফ্রিকোয়েন্সি অফসেট |
|
স্বয়ংক্রিয় |
+12.5KHz, +25KHz বা প্রতিটি চ্যানেলের জন্য প্রয়োজনীয় কোনোটিই নয় +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
আউটপুট চ্যানেল |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
আউটপুট স্তর |
|
+45 dBmV মিন |
|
|
আউটপুট স্তর নিয়ন্ত্রণ |
|
>10 ডিবি |
|
|
আউটপুট প্রতিবন্ধকতা |
|
75 ওহম |
|
|
পিকচার ক্যারিয়ার ফ্রিকোয়েন্সি |
|
65 KHz |
|
|
ইন্টার - ক্যারিয়ার ফ্রিকোয়েন্সি |
|
65 KHz |
|
|
P/S ক্যারিয়ার অনুপাত |
|
-11 - -30dB মিনিট |
|
|
সংলগ্ন চ্যানেল বিট (-4.5MHz) |
|
-60 dB সর্বনিম্ন |
লাভ নিয়ন্ত্রণ পরিসীমা ওভার |
|
পাসব্যান্ড সমতলতা |
|
61.5 dB P/V সর্বোচ্চ |
|
|
বানোয়াট- |
|
|
@আউটপুট লেভেল সেট 45dBmV |
|
ব্যান্ডে |
|
-60 dB সর্বনিম্ন |
A/V অনুপাত @-15dBc |
|
ব্যান্ডের বাইরে |
|
-58 ডিবি মিন |
@ 54 - 864 মেগাহার্টজ |
|
চ্যানেল নির্বাচন |
|
|
A/V অনুপাত @-15dBc |
|
Fv - 6.00MHz |
|
55 ডিবি মিন |
|
|
Fv - 3.58MHz |
|
55 ডিবি মিন |
|
|
Fv - 2.42MHz |
|
55 ডিবি মিন |
|
|
Fv - 1.50MHz |
|
55 ডিবি মিন |
|
|
Fv- 1.25MHz |
|
30 ডিবি মিন |
|
|
ইন্টারমডুলেশন বিকৃতি |
|
57 dBc মিন. |
ভিজ্যুয়াল ক্যারিয়ার @45dBmV |
|
3 টোন 920 বিট |
|
|
অরাল ক্যারিয়ার @-15dBc Fa +3.58MHz @-17dBc |
|
অবশিষ্ট FM |
<2 KHz |
|
সর্বোচ্চ বিচ্যুতি @10KHz স্প্যান |
|
বাহক / গোলমাল |
|
60dB মিনিট |
|
|
আউটপুট রিটার্ন লস |
|
-3 dB মিন. |
@54 - 864MHz |
|
IN PUT |
|||
|
ভিডিও |
|
|
|
|
ভিডিও ইনপুট প্রতিবন্ধকতা |
|
75 ওহম |
|
|
মডুলেশনের সর্বোচ্চ ভিডিও গভীরতা |
|
87.5 % মিনিট |
ইনপুট স্তর 0.8Vp-p |
|
ভিডিও ইনপুট @87.5% মড্যুলেশন |
|
1+0.4 , -0.3 Vp-p |
|
|
C/L বিলম্ব |
|
0±50 এনসেক |
ভিডিও 87.5% মড্যুলেশন, TSG95 NTSC NTC7 cmpst সহ পরীক্ষা সংকেত। |
|
ডিফারেনশিয়াল ধসে |
|
5 ডিগ্রির কম বা সমান |
TSG95 NTSC NTC7 cmpst দিয়ে পরীক্ষা সংকেত। |
|
ভিডিও ইনপুট রিটার্ন লস |
|
-18 dB মিন. |
4.2MHz থেকে |
|
অডিও |
|
|
|
|
অডিও ইনপুট প্রতিবন্ধকতা |
|
10 কোহম |
আনব্লান্স |
|
অডিও বিচ্যুতি |
|
260mV RMS সর্বোচ্চ। |
@±25KHz PK iv/800Hz টোন |
|
অডিও প্রি-জোর |
|
75 u সেকেন্ড |
অফ/অফ সুইচ নির্বাচিত |
|
সাধারণ |
|||
|

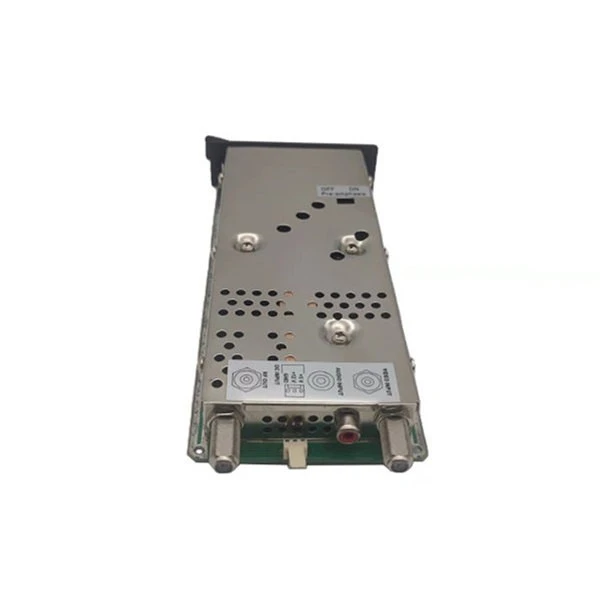

সংযোগকারী প্রকার: ভিডিও ইন/আরএফ আউট |
|
F TYPE |
|
|
সংযোগকারীর ধরন: অডিও ইন |
|
আরসিএ টাইপ |
|
|
DC পাওয়ার ইনপু-টি |
|
|
|
|
+12V / 280mA |
|
±0.2 ভিডিসি |
|
|
+5V / 400mA |
|
±0.2 ভিডিসি |
|
|
অপারেটিং তাপমাত্রা |
|
|
@ O ডিগ্রি থেকে +50 ডিগ্রি |
|
আকার |
|
|
W(2.5CM) * H(8.9CM) * D(21.5) |
|
ওজন |
|
|
0.38 কেজি |
