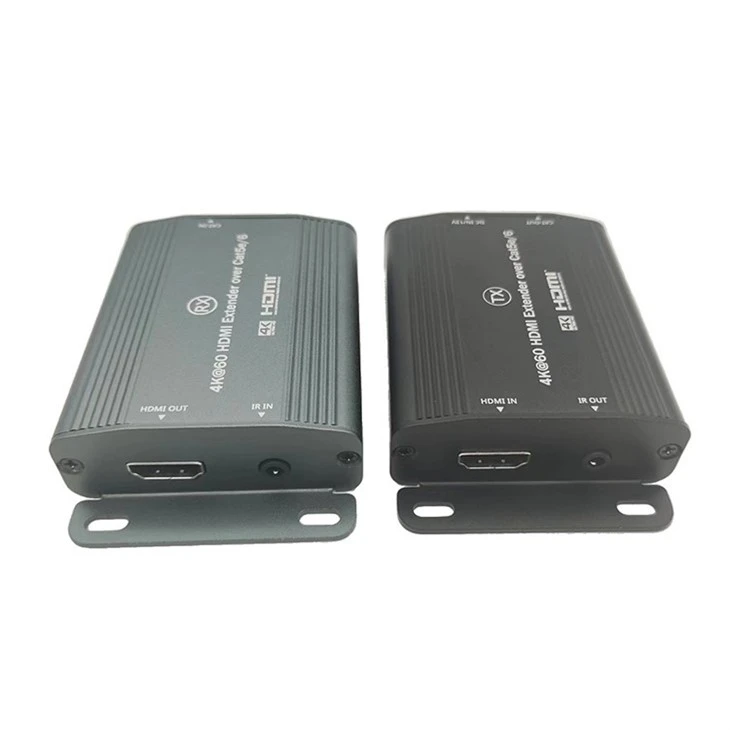

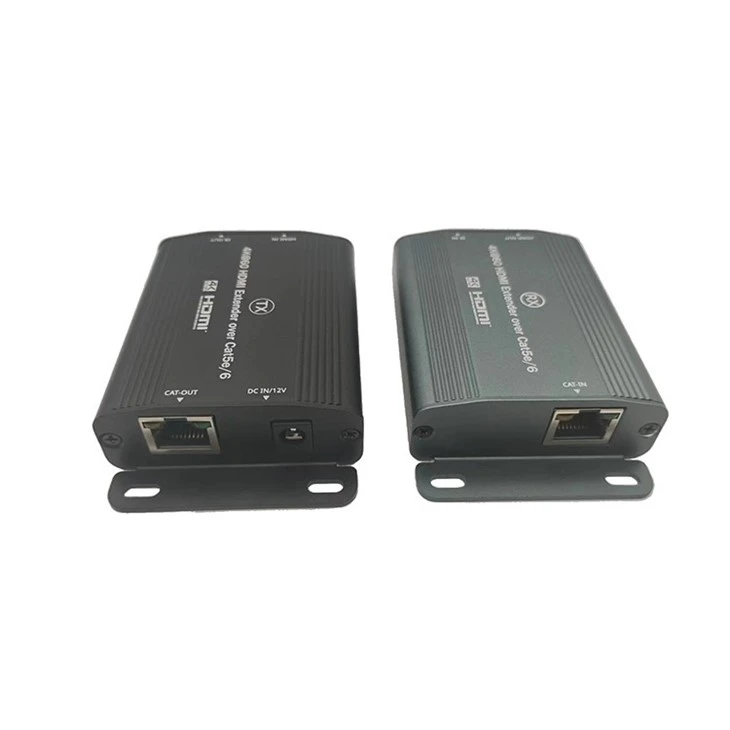

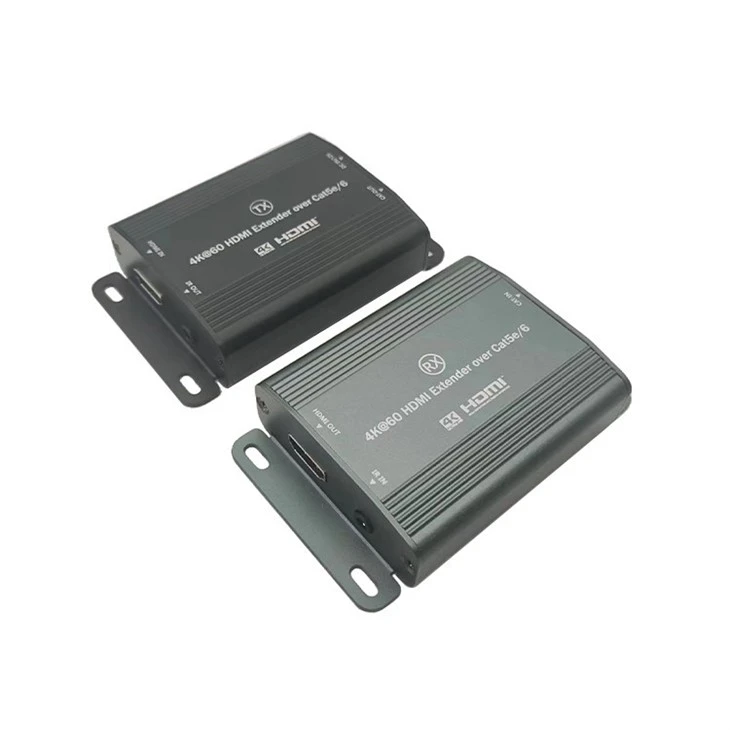

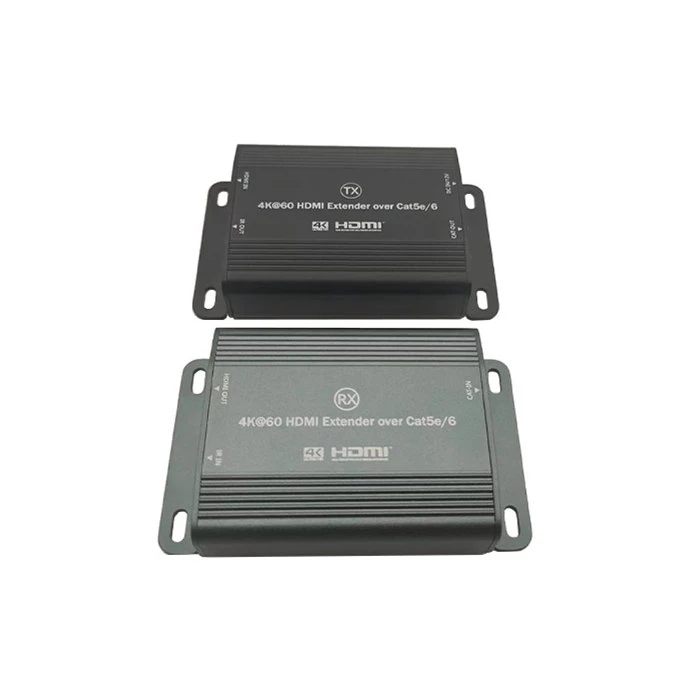

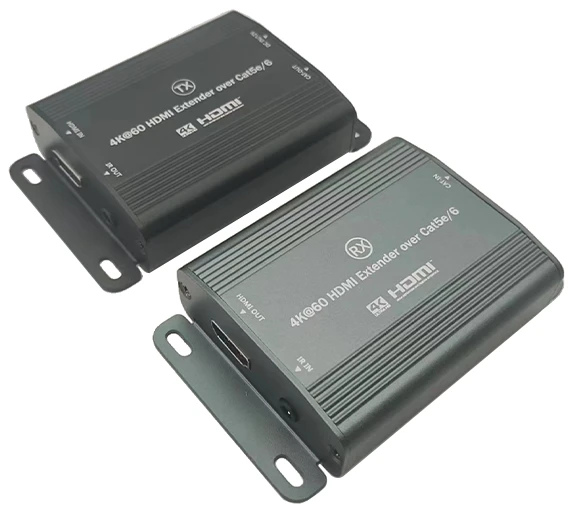

4k 60hz HDMI এক্সটেন্ডার

এই পণ্যটিতে একটি ট্রান্সমিটার (TX) এবং একটি রিসিভার (RX) হোস্ট রয়েছে, যা একটি নেটওয়ার্ক কেবলকে ট্রান্সমিশন মাধ্যম হিসাবে ব্যবহার করে এবং সর্বশেষ প্রবর্ধন এক্সটেনশন প্রযুক্তিকে কাজে লাগায়। ট্রান্সমিটার এবং রিসিভার একটি একক নেটওয়ার্ক তারের মাধ্যমে ট্রান্সমিশন বাড়াতে পারে এবং CAT5e/6 নেটওয়ার্ক তারের সাথে সামঞ্জস্যপূর্ণ। উচ্চ-সংজ্ঞা সংকেতগুলি CAT5e এর মাধ্যমে 100 মিটার পর্যন্ত বাড়ানো যেতে পারে, এবং অতি-উচ্চ-সিগন্যালগুলিকে CAT6 এর মাধ্যমে 70 মিটার পর্যন্ত বাড়ানো যেতে পারে, শূন্য লেটেন্সি সহ৷ পণ্যটি ইনফ্রারেড রিটার্ন ফাংশন সমর্থন করে, রিমোট কন্ট্রোলকে সুবিধাজনক করে তোলে। এটিতে নেটওয়ার্ক তারের জন্য স্বয়ংক্রিয়ভাবে{13}}অ্যাডজাস্ট করার ক্ষমতা রয়েছে, আউটপুটপটিমাল ইফেক্টের সাথে স্বয়ংক্রিয়ভাবে রেজোলিউশন সামঞ্জস্য করে, এটি ব্যবহার করা সহজ এবং সুবিধাজনক করে তোলে। এই 4k 60Hz HDMI এক্সটেন্ডার ভিডিও কনফারেন্সিং, মাল্টিমিডিয়া স্পোর্টস বার, মাল্টিমিডিয়া শিক্ষা, ডিজিটাল বিজ্ঞাপন, পাবলিক বুলেটিন বোর্ড এবং আরও অনেক কিছুর জন্য উপযুক্ত।

1. Cat6 নেটওয়ার্ক কেবল ব্যবহার করে, অতি-হাই-ডেফিনিশন ওয়াইডোর ট্রান্সমিশন দূরত্ব 100 মিটার পর্যন্ত বাড়ানো যেতে পারে।

2. উচ্চ-পারফরম্যান্স চিপ পুরোপুরি কম লেটেন্সি সমর্থন করে, এবং আউটপুট 4K60Hz আল্ট্রা-হাই-অডিও এবং ভিডিও সিঙ্ক্রোনাসভাবে, মসৃণ এবং পরিষ্কার চিত্র এবং স্থিতিশীল সংকেত সহ।

3. সুন্দর অ্যালুমিনিয়াম অ্যালয় কেসিংয়ের একটি সুপার-উচ্চ তাপ অপচয়ের দক্ষতা, শূন্য শব্দ, হালকা ওজন এবং প্রাচীর-মাউন্ট করা যায়, এটিকে কম্প্যাক্ট এবং মজবুত করে তোলে।

4. এই 4k 60Hz HDMI এক্সটেন্ডার প্লাগ অ্যান্ড প্লে ড্রাইভার ইনস্টল না করেই, এটিকে অভ্যন্তরীণ সাজসজ্জার সাথে মেলানো সহজ করে তোলে, উচ্চ গোপনীয়তা এবং সহজ ইনস্টলেশন সহ।

◆ Cat6 এর মাধ্যমে HDMI ট্রান্সমিশন 70m পর্যন্ত প্রসারিত করুন।

◆ আল্ট্রা এইচডি: 4K@60Hz পর্যন্ত ভিডিও রেজোলিউশন সমর্থন করে।

◆ ইউনিবডি অ্যালুমিনিয়াম খাদ পরিষেবা জীবনে একটি দক্ষ তাপ মুক্তি প্রদান করে।

◆ প্লাগ অ্যান্ড প্লে: ড্রাইভার ইনস্টলেশন নেই।

◆ আপনার বাড়ির যেকোনো জায়গা থেকে উৎস নিয়ন্ত্রণ করতে IR পাসব্যাক ফাংশন তৈরি করা হয়েছে।

◆ ইউনিট ডিভাইসে পাওয়ার জন্য POC ফাংশন প্রয়োগ করুন।

বিষয়বস্তু



ট্রান্সমিটার(TX)x1

রিসিভার(RX)x1

Guidex1 ব্যবহার করুন

ইনফ্রারেড ট্রান্সমিটার এক্সটেনশন কেবল x1 (ঐচ্ছিক)

ইনফ্রারেড রিসিভার এক্সটেনশন ক্যাবলএক্স 1 (ঐচ্ছিক)

পাওয়ার অ্যাডাপ্টারx1



প্রয়োজনীয়তা

1.সংকেত উৎস:
HDMI আউটপুট পোর্ট সহ একটি সংকেত ডিভাইস, যেমন একটি DVD প্লেয়ার, প্লে স্টেশন, সেট-টপ বক্স, ব্যক্তিগত কম্পিউটার বা PC, ইত্যাদি।

2. প্রদর্শন:
HDMI ইনপুট পোর্ট সহ একটি ডিসপ্লে ডিভাইস, যেমন SDTV, HDTV, প্রজেক্টর, ইত্যাদি।

3.নেটওয়ার্ক কেবল:
উভয় প্রান্তে সমান্তরালভাবে সংযুক্ত স্ট্যান্ডার্ড নেটওয়ার্ক কেবল সংযোগকারীর সাথে আনশিল্ডেড বা শিল্ডেড ক্যাটাগরি 5/6 নেটওয়ার্ক কেবল (UTP/STP CAT5e/6)।





পরিচয় করিয়ে দিন

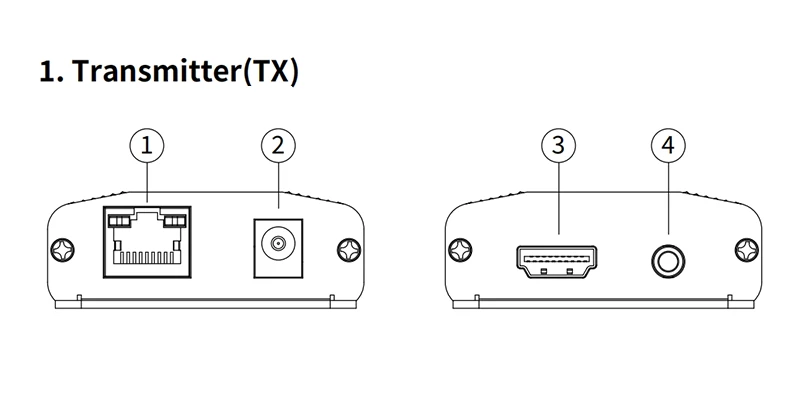

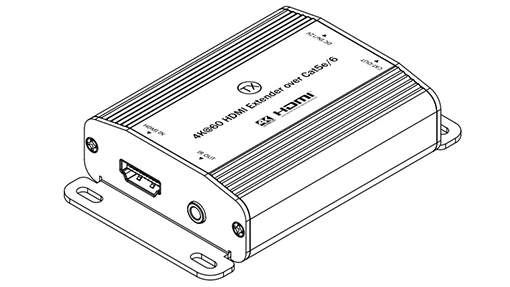

ট্রান্সমিটার (TX)

①RJ45 আউটপুট পোর্ট: একটি নেটওয়ার্ক তারের সাথে ট্রান্সমিটার (TX) এবং রিসিভার (RX) প্রধান ইউনিটগুলিকে সংযুক্ত করে।

②পাওয়ার ইনপুট পোর্ট: এই পণ্যটিতে অন্তর্ভুক্ত স্ট্যান্ডার্ড DC12V/lA পাওয়ার অ্যাডাপ্টার বা অন্যান্য স্ট্যান্ডার্ড পাওয়ার অ্যাডাপ্টারগুলি ঢোকান যা রেট ভোল্টেজের প্রয়োজনীয়তা পূরণ করে।

③HDMl ইনপুট পোর্ট: এর সাথে সংকেত উৎস মেইনলুনিট সংযোগ করে
একটি HDMl কেবল ব্যবহার করে ট্রান্সমিটার (TX) প্রধান ইউনিট।

④ইনফ্রারেড ট্রান্সমিটার এক্সটেনশন তারের সকেট: এই পণ্যের সাথে প্রদত্ত ইনফ্রারেড ট্রান্সমিটার এক্সটেনশন তারটি ঢোকান এবং রিসিভার থেকে ইনফ্রারেড সংকেত রিলে করার জন্য গ্রহনকারী ডিভাইসের যতটা সম্ভব কাছাকাছি ইনফ্রারেড ট্রান্সমিটার রাখুন।

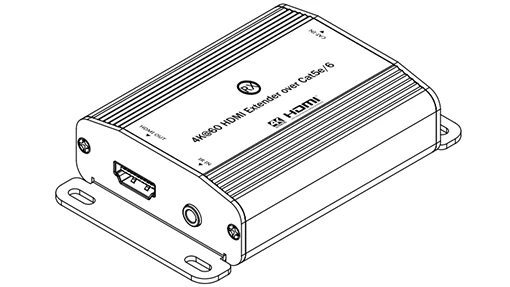

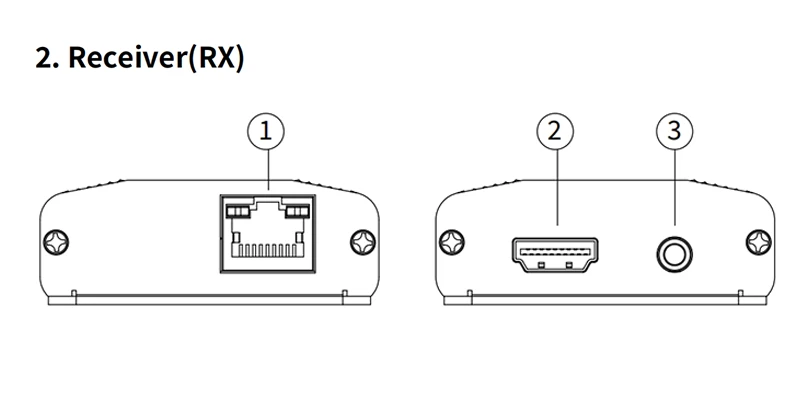

রিসিভার(RX)

①RJ45 ইনপুট পোর্ট: একটি নেটওয়ার্ক তারের সাথে ট্রান্সমিটার (TX) এবং রিসিভার (RX) প্রধান ইউনিটগুলিকে সংযুক্ত করে।

②HDMlinput পোর্ট: ডিসপ্লে ডিভাইসটিকে রিসিভার (RX) প্রধান ইউনিটের সাথে সংযোগ করতে একটি HDMl কেবল ব্যবহার করে।

③ইনফ্রারেড রিসিভার এক্সটেনশন কর্ড সকেট: অন্তর্ভুক্ত ইনফ্রারেড রিসিভার এক্সটেনশন কর্ডে প্লাগ করে এবং ইনফ্রারেড রিসিভারের সীমার মধ্যে রিমোট কন্ট্রোল ব্যবহার করে।

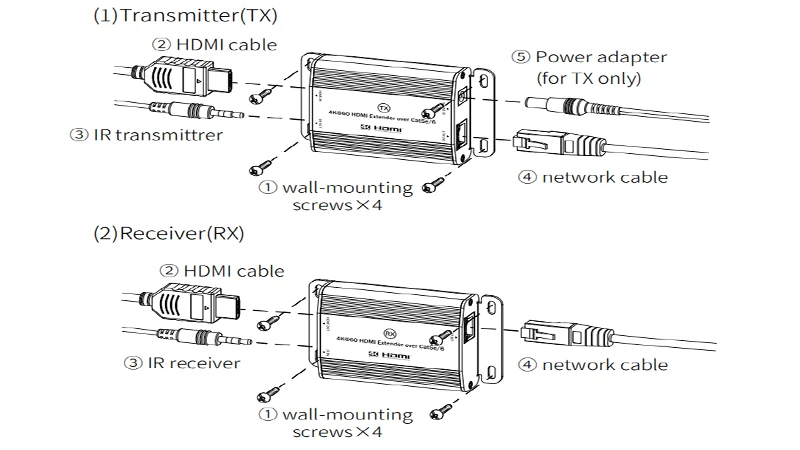

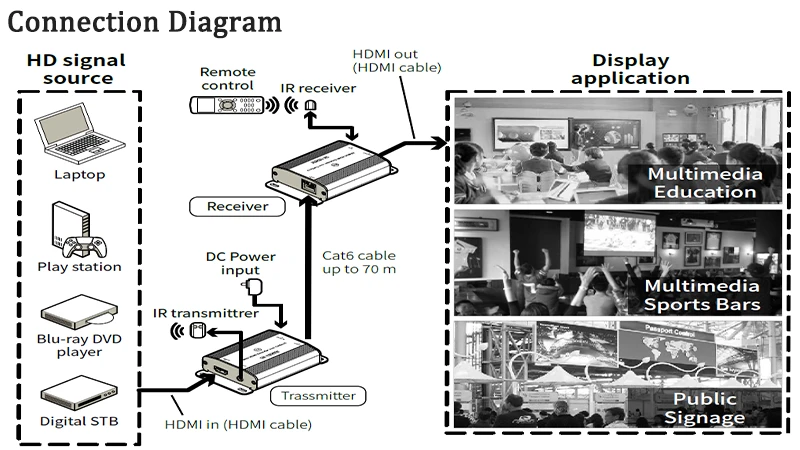

ইনস্টলেশন এবং সংযোগ

সংযোগ নির্দেশাবলী:

①ট্রান্সমিটে সংকেত উৎস ডিভাইস সংযোগ করতে HDMl তারের ব্যবহার করুন। ter (TX), এবং ডিসপ্লে ডিভাইসটি রিসিভার (RX) প্রধান ইউনিটে।

②ট্রান্সমিটার (TX) মেইন ইউনিটকে রিসিভার (RX) প্রধান ইউনিটের সাথে সংযোগ করতে আনশিল্ডেড বা ঢালযুক্ত CAT5e/6(UTP/STP) এবং সমান্তরাল তারের সাথে একটি স্ট্যান্ডার্ড নেটওয়ার্ক কেবল ব্যবহার করুন।

③স্বয়ংক্রিয়ভাবে শুরু এবং পরিচালনা করতে পাওয়ার কর্ডটি সংযুক্ত করুন

ইনফ্রারেড রিমোট কন্ট্রোল নির্দেশাবলী:

①ট্রান্সমিটার (TX) এর lR OUT জ্যাকের সাথে ইনফ্রারেড ইমিটার এক্সটেনশন তার এবং রিসিভারের (RX) lR INiack এর সাথে ইনফ্রারেড রিসিভার এক্সটেনশন তারের সাথে সংযুক্ত করুন।

②এক্সটেনশন তারের ইনফ্রারেড ইমিটার হেড যতটা সম্ভব সিগন্যাল সোর্স ডিভাইসের ইনফ্রারেড রিসিভিং উইন্ডোর কাছাকাছি রাখা উচিত।

③সিগন্যাল সোর্স ডিভাইসের ইনফ্রারেড রিমোট কন্ট্রোল ব্যবহার করুন ইনফ্রারেড রিসিভার হেডকে লক্ষ্য করার জন্য যা রিসিভারের (RX) সাথে সঠিকভাবে সংযোগ করা হয়েছে দূরবর্তীভাবে চ্যানেল নির্বাচন করতে এবং প্লেব্যাক ট্র্যাকগুলি নিয়ন্ত্রণ করতে

প্রশ্নঃ টিভি স্ক্রীনের ডিসপ্লে অস্বাভাবিক, ঝিকিমিকি এবং শব্দ হয়
তোতলা

উত্তর: (1) নেটওয়ার্ক কেবলটি সঠিকভাবে স্থির করা হয়েছে এবং দৈর্ঘ্য অনুমোদিত সীমার মধ্যে রয়েছে কিনা তা পরীক্ষা করুন।

(2) পাওয়ার বন্ধ এবং TX প্রান্তে।

প্রশ্ন: রিসিভারের RX প্রান্তের RJ45 সংযোগকারীর কমলা আলো জ্বলছে না।

উত্তর: (1) নেটওয়ার্ক কেবলটি উভয় প্রান্তে সমান্তরাল সংযোগ সহ একটি স্ট্যান্ডার্ড নেটওয়ার্ক কেবল কিনা তা পরীক্ষা করুন।

(2) TX প্রান্তে HDMl সংকেত ইনপুট স্বাভাবিক কিনা তা পরীক্ষা করুন।

(3) পাওয়ার বন্ধ এবং TX প্রান্তে।

প্রশ্ন: রিসিভারের RX প্রান্তের RJ45 সংযোগকারীতে কমলা আলো জ্বলছে, কিন্তু কোনো ইমেজ আউটপুট নেই।

A: (1) প্রদর্শন বর্তমান HDMl সংকেত মোড সমর্থন করে কিনা তা পরীক্ষা করুন।

(2) HDMl কেবল এবং ডিসপ্লে সঠিকভাবে স্থির করা আছে কিনা তা পরীক্ষা করুন।

(3) নেটওয়ার্ক কেবলটি আবার প্লাগ আনপ্লাগ করার চেষ্টা করুন, অথবা TX প্রান্তে পাওয়ার বন্ধ করুন।
