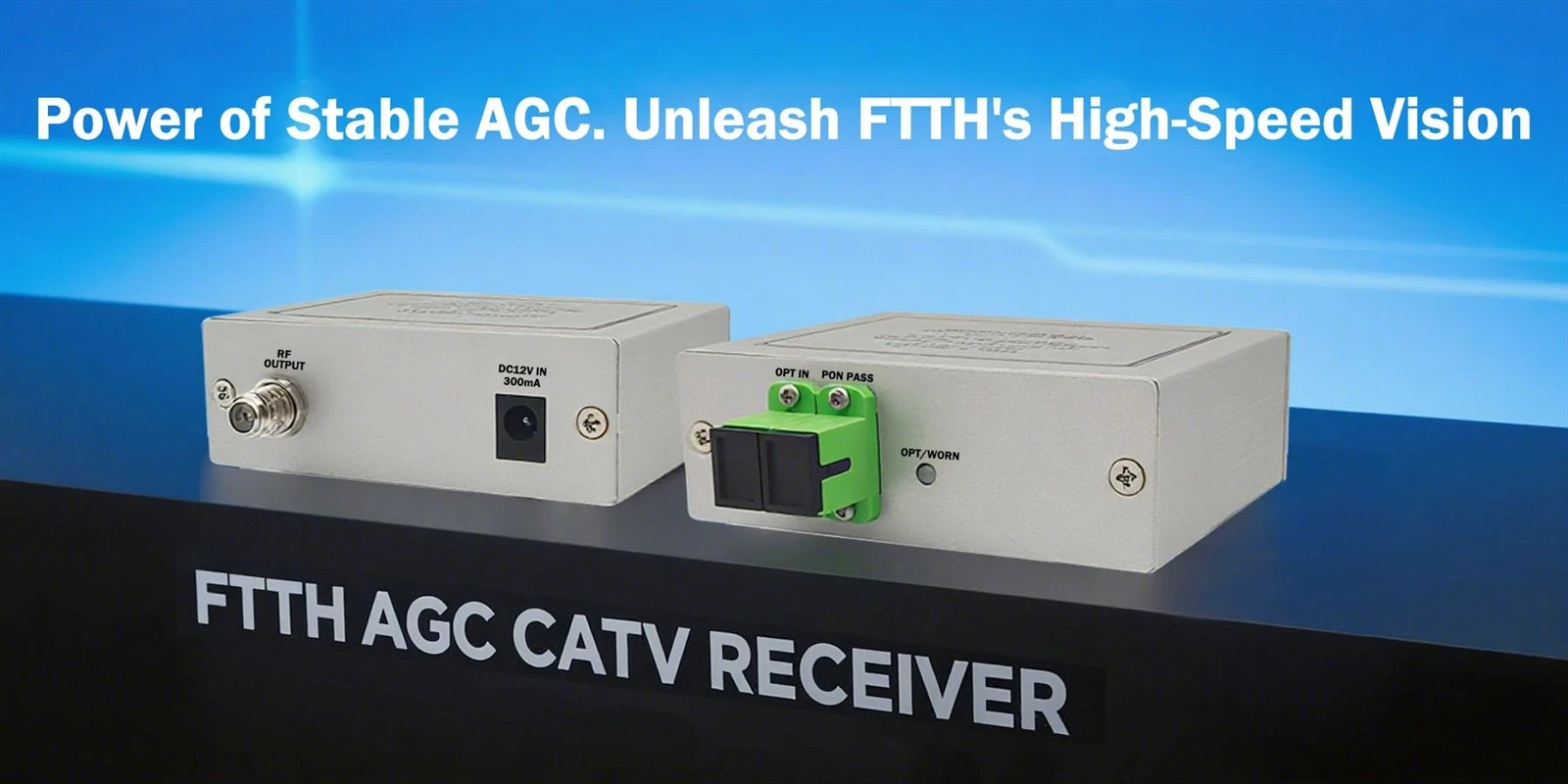

FTTH AGC CATV রিসিভার হল আধুনিক ফাইবার-থেকে--হোম (FTTH) নেটওয়ার্কগুলির একটি মূল টার্মিনাল ডিভাইস, একটি "অপটিক্যাল সিগন্যাল ট্রান্সলেটর" এবং একটি "সিগন্যাল স্টেবিলাইজার" এর দ্বৈত ভূমিকা পালন করে। এর মূল লক্ষ্য হল দক্ষতার সাথে এবং নির্ভরযোগ্যভাবে আলাদা করা এবং কম্পোজিট অপটিক্যাল তরঙ্গকে-উচ্চ-গতির ইন্টারনেট ডেটা এবং উচ্চ-একক ফাইবারের মাধ্যমে প্রেরিত উচ্চ মানের সম্প্রচার টেলিভিশন সিগন্যালকে বৈদ্যুতিক সংকেতে-বৈদ্যুতিক সংকেতে রূপান্তর করা যা সরাসরি বাড়ির মধ্যে মানক সরঞ্জাম দ্বারা ব্যবহার করা যেতে পারে। নিম্নলিখিতটি এর প্রযুক্তিগত বিবরণ, কাজের পদ্ধতি এবং তাৎপর্যের একটি ব্যাপক এবং গভীরভাবে{9}} প্রকাশ।
I. কোর ফাংশন এবং পজিশনিং
একটি সাধারণ ট্রিপল-প্লে FTTH নেটওয়ার্কে, একটি একক ড্রপ ফাইবার একই সাথে প্রেরণ করতে হবে:
ডাউনস্ট্রিম ডেটা সংকেত:ইন্টারনেট অ্যাক্সেস, ভিওআইপি ইত্যাদির জন্য সাধারণত 1490nm তরঙ্গদৈর্ঘ্য ব্যবহার করে।
আপস্ট্রিম ডেটা সংকেত:ব্যবহারকারী আপলোড ডেটার জন্য সাধারণত 1310nm তরঙ্গদৈর্ঘ্য ব্যবহার করে।
ডাউনস্ট্রিম CATV ভিডিও সংকেত:সাধারণত 1550nm তরঙ্গদৈর্ঘ্য ব্যবহার করে, এনালগ এবং ডিজিটাল সম্প্রচার টিভি প্রোগ্রাম প্রেরণের জন্য।
দFTTH AGC CATV রিসিভার1550nm তরঙ্গদৈর্ঘ্য CATV ভিডিও সংকেত প্রক্রিয়াকরণের জন্য বিশেষভাবে দায়ী৷ এটি সুনির্দিষ্টভাবে ফাইবার থেকে এই অপটিক্যাল সিগন্যালটি বের করে, এটিকে একটি রেডিও ফ্রিকোয়েন্সি (RF) বৈদ্যুতিক সংকেতে রূপান্তর করে, এবং এটিকে সমাক্ষ তারের মাধ্যমে টেলিভিশন বা সেট-টপ বক্সে আউটপুট করে। এর অন্তর্নির্মিত-স্বয়ংক্রিয় লাভ নিয়ন্ত্রণ (AGC)ব্যবহারকারীর অভিজ্ঞতা নিশ্চিত করার চাবিকাঠি। এটি স্বয়ংক্রিয়ভাবে ফাইবার লাইনের দূরত্ব, নমন, বা পরিবেষ্টিত তাপমাত্রা পরিবর্তনের মতো কারণগুলির কারণে অপটিক্যাল ইনপুট পাওয়ারের ওঠানামার জন্য ক্ষতিপূরণ দেয়, গ্যারান্টি দেয় যে টিভিতে আরএফ সিগন্যাল স্তরের আউটপুট স্থির থাকবে। এটি তুষার, মোজাইক প্যাটার্ন বা বাধার মতো ছবির সমস্যা প্রতিরোধ করে।
২. মূল উপাদান এবং প্রযুক্তির গভীরতা বিশ্লেষণে-
1. অপটিক্যাল ফ্রন্ট-এন্ড এবং WDM ফিল্টার
যথার্থ ফিল্টারিং:ডিভাইসটি একটি উচ্চ-পারফরম্যান্স ওয়েভলেংথ ডিভিশন মাল্টিপ্লেক্সিং (WDM) ফিল্টারকে সংহত করে। এর পাসব্যান্ড বৈশিষ্ট্যগুলি 1550nm তরঙ্গদৈর্ঘ্যের জন্য অত্যন্ত অপ্টিমাইজ করা হয়েছে, মিশ্র 1310/1490/1550nm অপটিক্যাল সংকেত থেকে 1550nm CATV অপটিক্যাল সিগন্যালের সুনির্দিষ্ট পৃথকীকরণকে সক্ষম করে খুব কম সন্নিবেশ ক্ষয় এবং ক্রসস্ট্যাক সহ। এটি নিশ্চিত করে যে ডেটা চ্যানেল অপটিক্যাল সিগন্যালগুলি ক্ষতি ছাড়াই (প্রসেসিংয়ের জন্য পরবর্তী ONU/অপটিক্যাল মডেমে) পাস করে।
ফটোডিটেক্টর (পিন বা এপিডি):এটি রিসিভারের "চোখ"। এটি পৃথক 1550nm অপটিক্যাল সিগন্যালকে একটি দুর্বল বৈদ্যুতিক সংকেতে রূপান্তরিত করে। দীর্ঘ-দূরত্ব, উচ্চ-পাওয়ার ইনপুট পরিস্থিতিগুলির জন্য, একটি অ্যাভাল্যাঞ্চ ফটোডিওড (এপিডি) এর অভ্যন্তরীণ লাভ এবং উচ্চ সংবেদনশীলতার কারণে ব্যবহার করা যেতে পারে।
2. স্বয়ংক্রিয় লাভ নিয়ন্ত্রণ (AGC) সিস্টেমের সুনির্দিষ্ট অপারেশন
AGC সিস্টেম হল সমগ্র ডিভাইসের "বুদ্ধিমান হৃদয়", একটি ক্রমাগত বন্ধ{0}}লুপ প্রতিক্রিয়া হিসাবে কাজ করে:
সংকেত সনাক্তকরণ:ফটোইলেকট্রিক রূপান্তর এবং প্রাথমিক পরিবর্ধনের পরে সিস্টেমটি ক্রমাগত আরএফ সংকেত স্তর পর্যবেক্ষণ করে।
তুলনা এবং ত্রুটি সৃষ্টি:এটি একটি ত্রুটি মান গণনা করার জন্য একটি প্রিসেট, আদর্শ রেফারেন্স স্তরের সাথে সনাক্তকৃত সংকেত স্তরের তুলনা করে।
গতিশীল লাভ সমন্বয়:এই ত্রুটি সংকেত একটি ভেরিয়েবল গেইন এমপ্লিফায়ার (ভিজিএ) চালায় বা ফটোডিটেক্টরের পক্ষপাত ভোল্টেজ নিয়ন্ত্রণ করে। যদি ইনপুট অপটিক্যাল শক্তি হ্রাস পায় (যেমন, -8 dBm পর্যন্ত), AGC লাভ বৃদ্ধির নির্দেশ দেয়। যদি ইনপুট অপটিক্যাল শক্তি বৃদ্ধি পায় (যেমন, +2 dBm পর্যন্ত), এটি অনুরূপভাবে লাভ হ্রাস করে।
স্থিতিশীল আউটপুট:এই গতিশীল সমন্বয়ের মাধ্যমে, নির্দিষ্ট বিস্তৃত পরিসরের মধ্যে ইনপুট অপটিক্যাল শক্তি কীভাবে পরিবর্তিত হোক না কেন (যেমন, +2 dBm থেকে -8 dBm), চূড়ান্ত আউটপুট RF সংকেত স্তর (যেমন, একটি নামমাত্র 65 dBµV) উচ্চ স্থিতিশীলতার সাথে বজায় রাখা যেতে পারে, সাধারণত d±1B এর ত্রুটির মধ্যে। এটি সিগন্যাল ওঠানামার কারণে সৃষ্ট ছবির মানের সমস্যাগুলি সম্পূর্ণরূপে দূর করে।
3. আরএফ প্রসেসিং এবং আউটপুট মডিউল
মাল্টি-পর্যায় পরিবর্ধন এবং সমীকরণ:প্রধান AGC দ্বারা নিয়ন্ত্রিত হওয়ার পরে, পর্যাপ্ত আউটপুট ড্রাইভ ক্ষমতা অর্জনের জন্য সংকেতটি পরবর্তী RF পরিবর্ধন শৃঙ্খলে প্রবেশ করে। উন্নত মডেল এছাড়াও অন্তর্ভুক্ত হতে পারেস্বয়ংক্রিয় ঢাল নিয়ন্ত্রণ (ASC), যা স্বয়ংক্রিয়ভাবে বিভিন্ন ফ্রিকোয়েন্সির RF সাবক্যারিয়ারগুলিতে ফাইবারের ডিফারেনশিয়াল প্রতিক্রিয়ার জন্য ক্ষতিপূরণ দিতে পারে, সমগ্র টিভি ফ্রিকোয়েন্সি ব্যান্ডউইথ জুড়ে সমতলতা নিশ্চিত করে (যেমন, 47-1000 MHz বা উচ্চতর)।
আউটপুট পোর্ট এবং বিচ্ছিন্নতা:সাধারণত 1 থেকে 4টি RF আউটপুট পোর্ট (যেমন, F-টাইপ সংযোগকারী) প্রদান করে যাতে একাধিক আউটপুটের মধ্যে হস্তক্ষেপ কমাতে উচ্চ বিচ্ছিন্নতা থাকে। বন্দরগুলিতে বজ্রপাত এবং ইলেক্ট্রোস্ট্যাটিক স্রাব (ESD) এর বিরুদ্ধে ভাল সুরক্ষা রয়েছে।
4. স্ট্রাকচারাল ডিজাইন এবং এনভায়রনমেন্টাল অ্যাডাপ্টেবিলিটি
রুগ্ন ঘের:সাধারণত ডাই-কাস্ট অ্যালুমিনিয়াম অ্যালয় হাউজিং ব্যবহার করে, তাপ অপচয় (দক্ষভাবে অভ্যন্তরীণ পরিবর্ধক থেকে তাপ অঙ্কন), ইলেক্ট্রোম্যাগনেটিক শিল্ডিং (EMI) (বাহ্যিক হস্তক্ষেপ এবং অভ্যন্তরীণ সংকেত ফুটো প্রতিরোধ) এবং যান্ত্রিক সুরক্ষার ট্রিপল ফাংশন পরিবেশন করে।
সমস্ত-আবহাওয়া সুরক্ষা:আউটডোর বা ইনডোর/আউটডোর মডেলগুলির উচ্চ মাত্রার জলরোধী এবং ধুলোরোধী ক্ষমতা রয়েছে (যেমন, IP65 রেটিং), তীব্র ঠান্ডা, উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার মতো কঠোর পরিবেশ সহ্য করতে সক্ষম, দীর্ঘমেয়াদী নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
নমনীয় ইনস্টলেশন:কমপ্যাক্ট ডিজাইন প্রাচীর-মাউন্টিং, পোল-মাউন্টিং, বা ডেস্কটপ বসানো, বাড়ির মধ্যে বিভিন্ন ইনস্টলেশন পয়েন্টের সাথে খাপ খাইয়ে (যেমন, তথ্য বাক্স, টিভি ক্যাবিনেটের পাশে) সমর্থন করে।
III. একটি FTTH নেটওয়ার্কে কর্মপ্রবাহ শেষ-থেকে-শেষ
সংকেত ইনজেকশন:অপারেটরের হেডএন্ড থেকে 1550nm তরঙ্গদৈর্ঘ্য CATV অপটিক্যাল সিগন্যাল একটি বাহ্যিক WDM কম্বাইনার বা অপটিক্যাল এমপ্লিফায়ারে কেন্দ্রীয় অফিস OLT থেকে 1490/1310nm ডেটা অপটিক্যাল সিগন্যালের সাথে মিলিত হয়। সম্মিলিত সংকেত ব্যাকবোন এবং ডিস্ট্রিবিউশন নেটওয়ার্ক ফাইবারের মাধ্যমে গ্রাহকের প্রাঙ্গনে প্রেরণ করা হয়।
সংকেত বিচ্ছেদ:ড্রপ ফাইবার প্রথমে একটি অপটিক্যাল স্প্লিটার (যদি উপস্থিত থাকে) এর সাথে সংযোগ করে, তারপরে গ্রাহক প্রাঙ্গণ সরঞ্জাম এলাকায়। এখানে, ইনপুট পোর্টFTTH AGC CATV রিসিভারমিশ্র অপটিক্যাল সংকেত গ্রহণ করে। এর অভ্যন্তরীণ WDM ফিল্টারটি প্রথমে 1550nm CATV অপটিক্যাল সিগন্যালকে "স্ট্রিপ অফ" করে, এটিকে CATV রিসিভার পাথে নির্দেশ করে। অবশিষ্ট 1310/1490nm অপটিক্যাল সিগন্যালগুলি ইন্টারনেট এবং ভয়েস পরিষেবা প্রক্রিয়াকরণের জন্য অপটিক্যাল নেটওয়ার্ক ইউনিট (ONU) এ একটি পৃথক পিগটেলের মাধ্যমে আউটপুট হয়।
ফটোইলেকট্রিক রূপান্তর এবং স্থিতিশীলতা:ছিনতাইকৃত 1550nm অপটিক্যাল সিগন্যাল ফটোডিটেক্টর দ্বারা একটি RF বৈদ্যুতিক সংকেতে রূপান্তরিত হয়। AGC সার্কিট বাস্তব-সময়ে কাজ করে, এটি নিশ্চিত করে যে আবহাওয়ার পরিবর্তন বা নেটওয়ার্ক ফাইন টিউনিংয়ের কারণে অপটিক্যাল পাওয়ার সামান্য ওঠানামা করলেও, রূপান্তরিত RF সংকেত শক্তি স্থির থাকে।
সংকেত বিতরণ:স্থিতিশীল এবং পরিবর্ধিত উচ্চ-গুণমান RF সংকেত কোক্সিয়াল তারের মাধ্যমে বিভিন্ন টেলিভিশন বা সেট{1}}টপ বক্সে বিতরণ করা হয়, যা ব্যবহারকারীদের পরিষ্কার, ঝিকঝিক্-বিনামূল্যে লাইভ টিভি প্রোগ্রাম দেখতে দেয়।
IV মূল সুবিধা এবং মূল্যের সারাংশ
চূড়ান্ত স্থিতিশীল ব্যবহারকারীর অভিজ্ঞতা:AGC প্রযুক্তি একটি অদৃশ্য অভিভাবক হিসাবে কাজ করে, ব্যবহারকারীদের কাছে অদৃশ্য সিগন্যাল ওঠানামা পুরোপুরি বাতিল করে, ধারাবাহিকভাবে পরিষ্কার ছবি সরবরাহ করে।
উচ্চ ব্যান্ডউইথ এবং ভবিষ্যতের সামঞ্জস্যতা:1 GHz বা এমনকি 1.2 GHz পর্যন্ত RF ব্যান্ডউইথ সমর্থন করে, 4K/8K আল্ট্রা এইচডি টিভি, আরও ইন্টারেক্টিভ চ্যানেল এবং ভবিষ্যত পরিষেবা আপগ্রেডের জন্য যথেষ্ট জায়গা সংরক্ষণ করে।
সরলীকৃত নেটওয়ার্ক এবং খরচ সঞ্চয়:একটি একক ফাইবারের মাধ্যমে সমস্ত পরিষেবা প্রেরণ করা অপারেটরের তারের জটিলতা এবং অপারেশনাল খরচ উল্লেখযোগ্যভাবে হ্রাস করে। ব্যবহারকারীদের জন্য, ডিভাইসের উচ্চ একীকরণ স্থান সংরক্ষণ করে এবং ইনস্টলেশন সহজ করে।
ব্যতিক্রমী নির্ভরযোগ্যতা এবং স্থায়িত্ব:ইন্ডাস্ট্রিয়াল-গ্রেড ডিজাইন এবং সম্পূর্ণ সিল করা নির্মাণ 24/7 নিরবচ্ছিন্ন স্থিতিশীল অপারেশন নিশ্চিত করে যা ব্যর্থতার মধ্যে খুব দীর্ঘ গড় সময় (MTBF) এর জীবনচক্রের উপর মালিকানার মোট খরচ কমিয়ে দেয়।
প্লাগ-এবং-প্লে এবং সুবিধাজনক রক্ষণাবেক্ষণ:ডিভাইসের জন্য সাধারণত কোন জটিল ফিল্ড কনফিগারেশনের প্রয়োজন হয় না, কারণ আউটপুট স্তর স্বয়ংক্রিয়ভাবে স্থিতিশীল হয়। নেটওয়ার্ক মনিটরিং সিস্টেমগুলি দূরবর্তীভাবে ক্যারিয়ার ওয়েভ বা অন্যান্য উপায়ে এর স্থিতি নিরীক্ষণ করতে পারে, ত্রুটি সতর্কতা এবং স্থানীয়করণের সুবিধা দেয়।
দFTTH AGC CATV রিসিভারএকটি সাধারণ "অপটিক্যাল-থেকে-বৈদ্যুতিক" রূপান্তরকারীর চেয়ে অনেক বেশি। এটি একটি জটিল সাবসিস্টেম যা উন্নত অপটিক্যাল ফিল্টারিং, নির্ভুল ফটোইলেকট্রিক রূপান্তর, ইন্টেলিজেন্ট ক্লোজড-লুপ কন্ট্রোল, এবং রাগড ইন্ডাস্ট্রিয়াল ডিজাইনকে একীভূত করে। ফাইবারের "শেষ শত মিটার"-বাড়িতে--নিঃশব্দে লক্ষ লক্ষ পরিবার স্থিতিশীল, স্পষ্ট, এবং সমৃদ্ধ সম্প্রচার টেলিভিশন পরিষেবাগুলি উপভোগ করতে পারে এমন গ্যারান্টি দিয়ে উচ্চ-গুণমানের ভিডিও পরিষেবার নির্বিঘ্ন ডেলিভারি নিশ্চিত করার জন্য এটি একটি গুরুত্বপূর্ণ লিঙ্ক৷ আধুনিক পূর্ণ অপটিক্যাল অ্যাক্সেস নেটওয়ার্কে এটি একটি অপরিহার্য বুদ্ধিমান টার্মিনাল ডিভাইস।
